CONSTRUCCIÓN DE UN LATIGUILLO TELEFÓNICO CON CONECTORES RJ11

 1.   Con la boca de corte, preparamos la punta del cable.

2.  Insertamos la punta del cable en la boca de pelado hasta el tope, separado a 1 cm aproximadamente de las cuchillas.



Tope de 1 cm

3.  Con la cuchilla de pelado cortamos la funda y, con la tenaza cerrada, desplazamos con suavidad hasta que se retirara a funda del conductor.

Cable pelado

Cuchillas de pelado

4.   Insertamos la punta pelada en el conector RJ11 teniendo la precaución de que los cuatro hilos del cable se inserten de manera central en el conector.

5.   Insertamos el conector en la mordaza adecuada de la tenaza crimpadora y cerramos con firmeza hasta que las cuchillas del conector se insertaran en los cuatro hilos del cable plano.

6. Sacamos el conector de la boca de crimpado y comprobamos que no se soltaba del conductor.

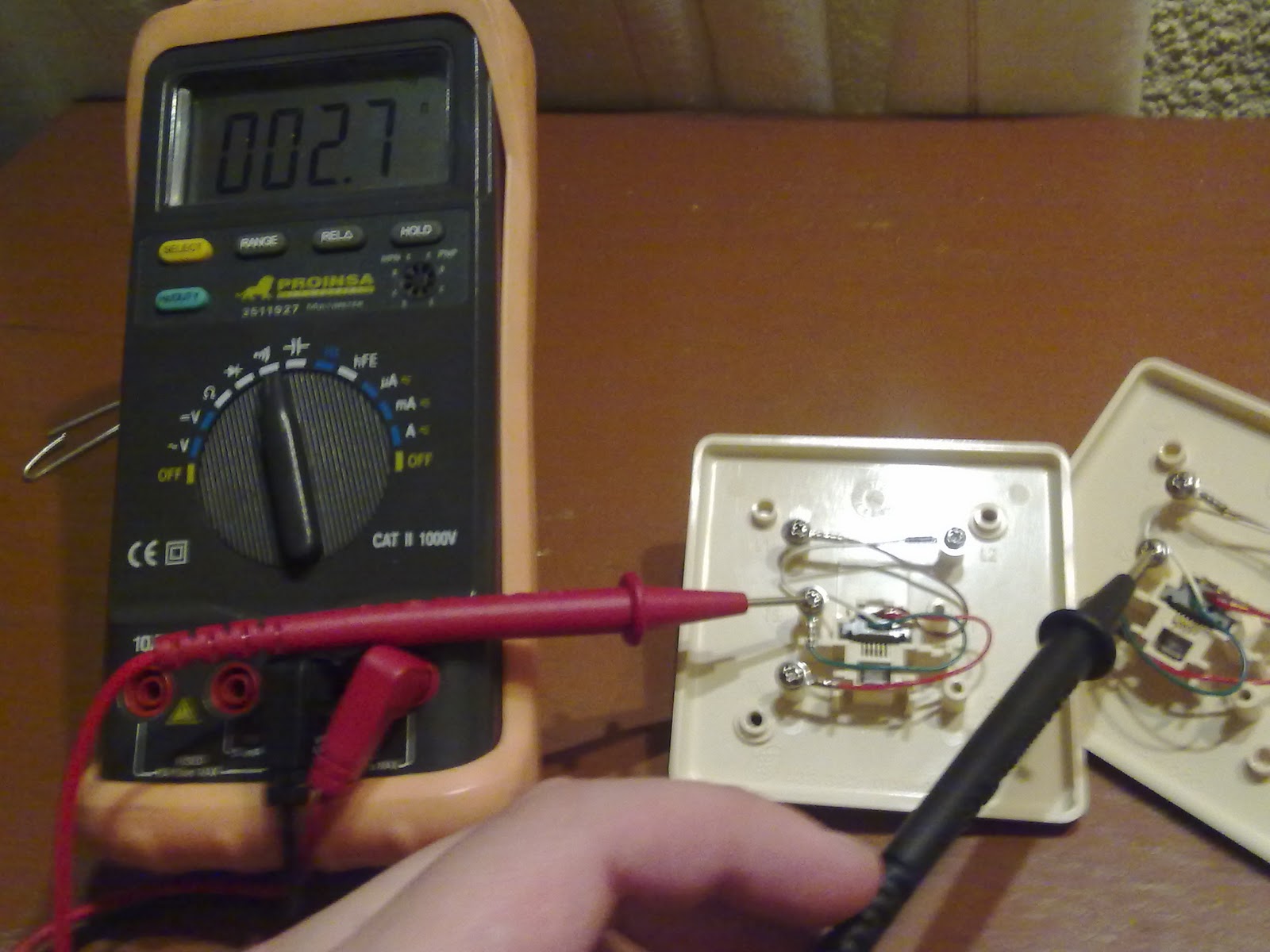

7.  Conectamos cada extremo a una roseta y verificamos que había continuidad con un polímetro, y de esta manera, comprobamos que habíamos realizado de forma exitosa la construcción de nuestro latiguillo.
