Huawei E220 3G

El Huawei E220 es un dispositivo de acceso HSDPA (módem de Banda Ancha Móvil ) desarrollado por Huawei y destacado por utilizar la interfaz USB (USB módem).

Lanzado el 21 de junio de 2006, el dispositivo se usa para acceder de forma inalámbrica a Internet utilizando redes de telefonía móvil 3.5G (HSDPA), 3G (UMTS), y 2G (GPRS, EDGE,GSM).

Están siendo sustituido por el nuevo modelo E270, que incorpora HSUPA.

E220 funciona bien con Linux, tiene soporte desde la versión 2.6.20 del kernel. La tarjeta también tiene soporte en el driver de Linux Vodafone Mobile Connect Card, y es posible controlar la fuerza de la señal mediante otras aplicaciones de Linux.

La mayoría de las operadoras de red ligan el dispositivo con un contrato o bloqueados a la SIM del operador.

CARACTERÍSTICAS

El dispositivo contiene no sólo la antena celular, sino también alrededor de una memoria interna (22MB en las nuevas versiones y 10MB en las antiguas) de almacenamiento accesible al sistema operativo como un dispositivo de almacenamiento masivo USB formateado con CDFS, aunque emulando un dispositivo de CD-ROM. En esta memoria, los E220 suministrados por los operadores móviles pueden contener un programa de marcación 3G escrito por el operador, mientras que los dispositivos vendidos directamente por Huawei bajo su marca contienen el firmware original del propio fabricante. En el sitio web de Huawei está disponible para flashear el firmware de Huawei y sus actualizaciones (en realidad 'flashear' este dispositivo significa escribir una imagen CD-ROM ISO en su memoria interna), pero se advierte a los usuarios que flashear el dipositivo con el programa de Huawei borrará el programa de su operador, así como con él/los ajustes APN. Es, no obstante, muy sencillo el recuperar el programa presente en la memoria del dipostivo. El programa cargado en el dispositivo puede comenzar automáticamente a través de la facilidad de auto arranque de Windows, que puede ser ignorada presionando la tecla de mayúsculas (o tecla Shift) cuando se conecta el cable USB del E220.

instalación

Instalamos el software que vendrá incluido con el dispositivo 3g.

Podemos elegir cual queremos que sea la conexión en el menú Settings.

También tendremos que configurar los parámetros de nuestra red,  como el usuario, la contraseña y demás opciones que vendrá establecido dependiendo del operador que usemos.

                      Caso Simyo

                      Caso Movistar

En la parte azul de la derecha podremos ver la intensidad de la señal al igual de los paquetes de datos de subida y de bajada, y su velocidad.

Internet con Windows + Sony Ericsson K610i ( modem 3G)

Ordenador PC con Windows :

- En primer lugar uso un PC que tiene windows xp service pack 1, y el teléfono es el Sony Erikson k610i. - Para configurar el teléfono mande el mensaje SMS "datos" al 500 y ya me llegaron las configuraciones ( en el Blog tenemos algunos artículos sobre "configuraciones YOIGO" )


- Luego en el teléfono, cambiar la opción en Ajustes -> Conectividad ->Ajustes de Flujo y ahí en Conectar con le puse Yoigo navegador.- Después, para conectar el PC con teléfono K610i vía usb, ir a Ajustes->Conectividad -> USB -> Internet USB y activo esta opción. De esta forma, el teléfono ya está listo.

- En el PC instale el programa de Sony Ericsson PC Suite con todo el hardware, y al enchufar el teléfono ya instaló todos los drivers necesarios en el PC.

Estos eran todos los preparativos y configuraciones, vamos a navegar a Internet ya:


- Yo, antes de conectar el teléfono al PC entro a Internet con el teléfono suelto, y luego conecto el teléfono al Pc con el USB.- Cuando aparece la opción en el teléfono, le doy a usar modo teléfono. Por defecto ya se conecta a través de la conexión de Red creada por el teléfono en Windows( ver foto).- Si el teléfono no está conectado a internet ANTES de conectar, deberíamos tener que marcar la conexión nosotros, como se puede ver en la foto.
( Esta conexión la cree usando el software Sony Ericcson PC Suite, en el asistente de redes móviles cree una nueva conexión y le indique que tomara los parámetros del teléfono).

Configuración router wifi Modelo Zyxel

Mi router inalambrico es de Movistar y para poder configurarlo primero tenemos que hacerlo a traves del portal alejangra en la siguiente dirección:

www.movistar.es/portalalejandra



Introducimos nuestro número de teléfono y nos saldrá el modelo de router y sus características.

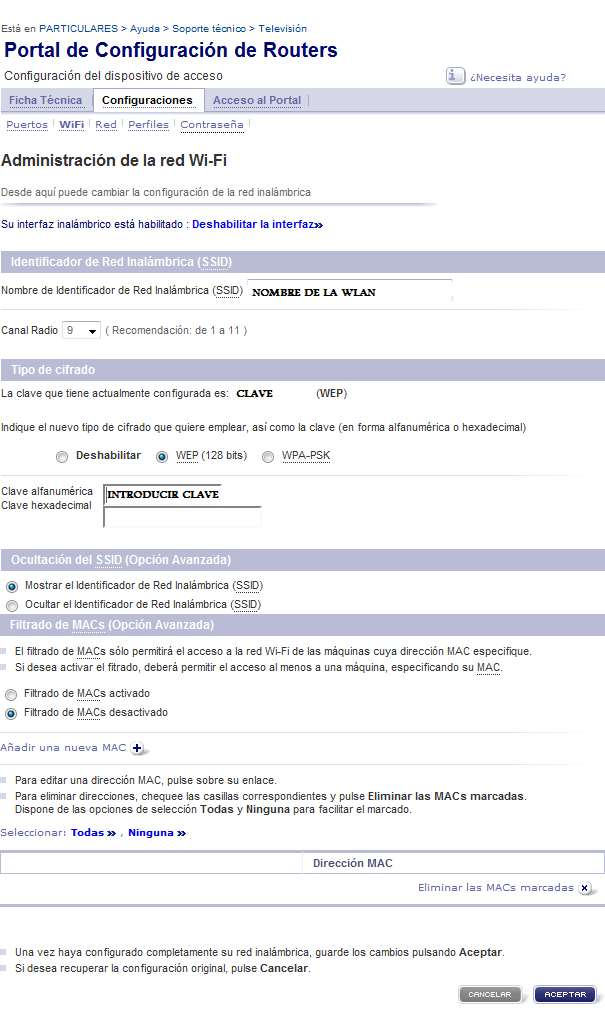

Esta web online es la que permite que la compaña pueda configurarnos el router. Nos permite configurar casi todas las opciones de nuestro router, pero lo hacemos a través de la compañia :

            - Configurar los puertos

            - Configurar nuestra red inalambrica (WIFI)

            - Cambiar la contraseña al router para configurarlo nosotros mismos sin que la compañía tenga acceso. De esta manera, solo accederemos nosotros a nuestro router para configurarlo. Si queremos seguir configurandolo online o que la conpañia tenga acceso, sólo tendremos que pulsar en nuestro router durante 20 segundos el boton reset y de esta manera lo configuraremos como venía de fábrica.

Ya introducida la contraseña, que deberá ser de mas de 11 caractéres y deberá contener números, letas en minúscula y letras en mayúscula, tedremos que introducir en la barra de dirección la puerta de enlace, 192.168.1.1

Nos pedirá usuario y contraseña, en este caso el usuario es "1234" y la contraseña a sido decidida por nosotros en el último paso del portal alejandra. Ya introducida, nos abrirá el software del router, donde podremos configurarlo.

También podremos configurarlo para que sólamente se puedan conectar los dispositivos que queramos. Para ello cada dispositivo tiene una dirección Mac. Con la opción Mac filter podremos agregar dichas direcciones y habilitarlo o lo contrario. También se puede realizar a través del portal alejandra.

Placa base: ASUS M4A79T DELUXE AM3 DDR3 PCX

informe de características de la placa

ASUS M4A79T DELUXE AM3 DDR3 PCX

·               Procesadores soportados.

Procesadores AMD® Phenom™ II/ Athlon™ X4/ Athlon™ X3/ Athlon™ X2 (AM3 CPU) Esta placa base soporta los procesadores multi-core AM3 de AMD con caché única L3, capacidades de overclocking superiores y un consumo menor. Incluye soporte para memoria dual-channel DDR2 1066 y mediante el bus de sistema HyperTransport™ 3.0 acelera la transferencia de datos hasta 5200MT/s. También ofrece soporte para CPUs AMD® 45nm.

·               Velocidad del FSB.

FSB tuning from 200MHz up to 600MHz at 1MHz increment

·               Chipset y tipo de memoria RAM.

AMD 790FX Chipset El chipset AMD 790FX está diseñado para soportar una velocidad máxima de 5200MT/s mediante HyperTransport™ 3.0 (HT3.0) y gráficos PCI Express™ 2.0 x 16. Está optimizado con los últimas CPUs AM3 y multi-core para ofrecerte un rendimiento de sistema y unas capacidades para overclocking excelentes.

Soporte nativo DDR3 1066(O.C.) Esta placa base ofrece soporte Nativo DDR3-1066(O.C.). Provee de un acceso a la información más rápido y un ancho de banda muy superior que mejora el rendimiento de memoria, obteniendo así unas prestaciones óptimas para gráficos 3D y otras aplicaciones que requieren de amplios recursos de memoria. *DDR3 1066(O.C.) sólo soportada por las CPU AM3. Visita www.asus.com para consultar los modelos soportados

·               Conectores internos.

* 3 x USB connectors support additional 6 USB ports
* 1 x Floppy disk drive connector
* 1 x IDE connector
* 5 x SATA connectors
* 1 x IEEE 1394a connector
* 1 x CPU Fan connector
* 2 x Chassis Fan connector
* 1 x Power Fan connector
* 1 x S/PDIF Out connector

24-pin ATX Power connector
Front panel audio connector
COM connector
Chassis Intrusion connector
CD/AUX audio in
System Panel (Q-Connector)
8-pin ATX 12V Power connector
Power on Switch
Reset Switch

Apertura de un lector de CD para ver su funcionamiento

Abrimos un lector de CD de un ordenador para ver su funcionamiento. Para ello necesitamos también la fuente de alimentación.

Ya desmontado pudimos ver como giraba el disco y como el lector laser se movia para leer lo almacenado en este, enfocando y desplazandose de lado a lado. Había que sujetarlo porque tomaba mucha velocidad y el disco se soltaba.

Comprovación de funcionamiento de la fuente de alimentacion en vacio

Fuente de alimentación :
                     BIS WAL 500W KC-DDA
                     INPUT --- AC 220 V --- 3.5 A --- 50 Hz
                    OUTPUT --- AC 220 V --- 1,5 A --- 60 Hz

Para comprovar que la funete de alimentación esta bien, la desconectamos de la corriente y hacemos un puente desde el cable verde a cualquiera de los negros. De esta manera engañamos a la fuente haciendola pensar que está conectada a la placa base, y así cuando le demos corriente funcionará dandonos en cada pin un voltaje.

Ya puenteado, la conectamos a la corriente, la encendimos y comenzamos a medir los voltajes introduciendo el extremo negro de nuestro polímetro en el pin negro de otro conector que no sea el que va a la placa, ya que los de este color son de masa  y el extremo rojo en cada uno de los 20 pines de este conector ( menos en el verde y negro que esta hecho el puente )

EN VACÍO


1. Naranja 3'38 V
2. Naranja 3'38 V
3. Negro 0 V
4. Rojo 5'25 V
5. Negro 0 V
6. Rojo 5'25 V
7. Negro 0 V
8. Gris 5'25 V
9. Morado 5'12 V
10. Amarillo 12'28 V
11. Naranja 3'38 V
12. Azul -11'54 V
13. Negro 0 V
14. Puente (cable verde)
15. Negro 0 V
16. Puente (cable negro)
17. Negro 0 V
18. Blanco -4'79 V
19. Rojo 5'25 V
20. Rojo 5'25 V

Posteriormente, montamos la fuente de alimentación en el chasis del ordenador y lo conectamos a la placa base ( quitandole el puente ). Encendimos la fuente y medimos de nuevo el voltaje en cada pin, ahora con carga.

EN CARGA

1. Naranja 3'38 V
2. Naranja 3'35 V
3. Negro 0 V
4. Rojo 5'2 V
5. Negro 0 V
6. Rojo 5'21 V
7. Negro 0 V
8. Gris 3'98 V
9. Morado 5'12 V
10. Amarillo 12'45 V
11. Naranja 0 V
12. Azul -11'72 V
13. Negro 0 V
14. Verde 0'02 V
15. Negro 0 V
16. Negro 0 V
17. Negro 0 V
18. Blanco -4'87 V
19. Rojo 5'21 V
20. Rojo 5'21 V

Panasonic KX-TD816

Centralita Híbrida

Centralita Hibrida para 4 líneas y 8 extensiones hibridas, ampliables a 8 líneas y 16 ext. Centralita descatalogada en 2002;

Sustituida por la KX-TDA30


Disponibles en stock algunos Periféricos



ATENCION: Producto Descatalogado.

Sistema Super Híbrido Digital: Centralita Híbrida Digital/Analógica de capacidad máxima hasta 8 Líneas Exteriores y 16+16 Interiores. (De Origen viene configurada para 4 Líneas y 8 Extensiones, verperiféricos).

-Configuración inicial: 4 Líneas analógicas con 8 extensiones analógicas y 8 digitales.

- Hasta un total de 32 extensiones. (16 analógica + 16 digitales)
(cada teléfono digital permite conectar un teléfono analógico en paralelo con un numero de extensión individual
- Máximo 8 canales exteriores RDSI+Analógicos. (8 Líneas = 4 líneas analógicas+2 RDSI o 8 Líneas Analógicas)
- Integración de Correo Vocal
- Códigos de cuenta
- Programación vía PC
- Varios niveles de Restricción de llamadas
- Selección automática de ruta (ARS)
- Limitación duración llamada
- Transferencia y desvío a un número externo
- Accesorios: Tarj. detectora impulsos tarificación. Portero automático
- Amplia gama de teléfonos específicos digitales
- Programación Remota (con tarjeta de módem opcional)
- Distribución Uniforme de Llamadas (UCD)

- Portero Automático opcional para apertura de la puerta exterior.
- LIMITADOR y ENRUTAMIENTO de Llamadas programable.

Esta Centralita es Idéntica en sus Características a la KX-TD1232SP).

Conexión de una línea de entrada y reparto a tres rosetas mediante una sola tira de regletas IDC

Para este montaje necesitaremos:

                 - Una regleta IDC
                 - Tres rosetas
                 - Par de cable
                 - Herramienta de corte e inserción

1.- Conectamos los cables según el esquema en la regleta utilizando la herramienta de inserción



2.- Conectamos los cables de las lineas a las rosetas, verificando primero cuáles eran las conexiones del par del centro.

3.- Ya todo conectado, solo nos quedo poner una roseta en la entrada de linea para conectarlo a la red telefonica del colégio y un telefóno a una de las lineas salientes, comprobando que estaba operativo



DIAGRAMA EN BLOQUES DE UN MICROPROCESADOR DE 2 NÚCLEOS

ENIAC Y EDSAC

ENIAC

Se ha considerado a menudo la primera computadora electrónica.

Era totalmente digital, es decir, que ejecutaba sus procesos y operaciones mediante instrucciones en lenguaje máquina, a diferencia de otras máquinas computadoras contemporáneas de procesos analógicos.

ocupaba una superficie de 167 m² y operaba con un total de 17.468 válvulas electrónicas o tubos de vacío que a su vez permitían realizar cerca de 5000 sumas y 300 multiplicaciones por segundo. Físicamente, la ENIAC tenía 17.468 tubos de vacío, 7.200 diodos de cristal, 1.500 relés, 70.000 resistencias, 10.000 condensadores y 5 millones de soldaduras. Pesaba 27 Tm, medía 2,4 m x 0,9 m x 30 m; utilizaba 1.500 conmutadores electromagnéticos y relés; requería la operación manual de unos 6.000 interruptores, y su programa o software, cuando requería modificaciones, demoraba semanas de instalación manual.


http://es.wikipedia.org/wiki/ENIAC

EDSA





La Edsac fue una antigua computadora británica. fue el primer calculador electrónico en el mundo, en contar con órdenes internas, aunque no la primera computadora con programas internos.

El primer videojuego de la historia, OXO fue desarrollado para funcionar en esta computadora.



http://es.wikipedia.org/wiki/EDSAC
